उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| हाई लाइट: | इस्पात सतत कास्टिंग,स्टील निरंतर ढलाई मशीन |
||
|---|---|---|---|

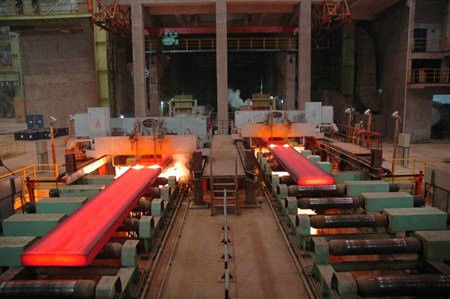

स्वचालित हाइड्रोलिक स्लैब सीसीएम मशीन कास्टिंग शीतलक बैंक के साथ
त्रिज्या: R6M, R8M, R10M
कतरा संख्या: 1/2 किस्में
कम ऊर्जा और उच्च दक्षता
आईएसओ प्रमाण पत्र के साथ
उन्नत डिजाइन
सुरक्षित संचालन
विवरण:
1. बेसिक स्टैंडबाई तकनीकी मानकों:
स्टील बिलेट कास्टिंग मशीन त्रिज्या | 6, 8, 10 मीटर |
कतरा मात्रा | 1,2 किस्में |
करछुल समर्थन प्रकार | करछुल बुर्ज |
tundish गाड़ी | अर्द्ध पोर्टल, पार फिसलने समारोह |
कास्टिंग विधि | पैमाइश नोक बंद कास्टिंग |
माध्यमिक ठंडा | एयरोसोल ठंडा, 3 समायोजन सर्किट |
निकासी सीधे मशीन | पूरी तरह से 5 रोलर, प्रगतिशील सीधे |
रोल तालिका | चेन समूह केंद्रीकृत ड्राइव |
डमी बार | लचीले श्रृंखला डमी बार |
बिलेट काटने | हाइड्रोलिक या लौ काटने की मशीन |
बिलेट का संदेश | समूह केंद्रीकृत लाइव रोलर तालिका |
शीतलक बैंक प्रकार | चरण ठंडा बिस्तर |
2. तकनीकी प्रक्रिया का विवरण और स्टील बिलेट सीसीएम की क्षमता
प्रेरण भट्टी:
नाममात्र क्षमता | 70t |
नल-नल चक्र | 60min |
फर्नेस मात्रा | एक सेट |
उत्पादन क्षमता
कार्य दिवस | 330 दिन / वर्ष |
दैनिक भट्ठी की औसत संख्या | 24 / दिन |
वार्षिक उत्पादन: | 50,0000 ~ 1,000,000Ton |
3. कास्टिंग गति, उत्पादकता और कतरा मात्रा
गणना के परिणाम उत्पादन का आदर्श राज्य, समायोजन की ही वास्तविक स्थिति के अनुसार कृपया है।
इस्पात श्रेणी | कास्टिंग ग्रेड (एम / मिनट) | प्रभावी विरूपण दर (ε) | स्वीकार्य विरूपण दर (ε अधिकतम) |
सीधे कार्बन स्टील | 0.8 ~ 1.8 | कम्प्यूटेशनल तालिका देखें | 0.25 |
कम मिश्र धातु स्टील | 0.8 ~ 1.65 | कम्प्यूटेशनल तालिका देखें | 0.15 ~ 0.2 |
4. सीसीएम उपकरण भागों की सूची
Ⅰ: उपकरण शरीर
| नहीं। | उपकरण का नाम | वजन | प्रकार | इकाई | मात्रा |
| 1 | 107T | हस्ताक्षरकर्ता हाथ लोड 100T, कवर के साथ, उठाने डिवाइस के साथ | सेट | 1 | |
| करछुल बुर्ज | |||||
| 2 | स्टील के पानी वजन प्रणाली | सेट | 2 | ||
| 3 | रोटरी हाथ उठा हाइड्रोलिक प्रणाली | 4T | सेट | 1 | |
| सत्ता के Withpreparation | |||||
| 4 | संरक्षण ट्यूब डिवाइस | 1T | सेट | 1 | |
| 5 | रोटरी दुर्घटना टैंक | 2T | सेट | 1 | |
| 6 | 18 × 2 = 36T | सेट | 2 | ||
| tundish कार | उठाने के साथ | ||||
| 7 | 4.5 × 2 = 9T | पीसी | 2 | ||
| tundish | डाट के साथ संस्थानों | ||||
| 8 | 4.5 × 2 = 9T | सेट | 2 | ||
| Tundish पाक डिवाइस | हाइड्रोलिक फ्लिप | ||||
| 9 | संरक्षण ट्यूब | 0.35 | सेट | 1 | |
| 10 | tundish कवर | 4.8T | सेट | 2 | |
| गर्मी प्रतिरोधी कच्चा लोहा | |||||
| 1 1 | Tundish ओपन कास्ट ऑन सिस्टम | सेट | 5 | ||
| 12 | डाट नियंत्रण प्रणाली | सेट | 2 | ||
| 13 | दुर्घटना प्रवाह लावा टैंक | 1.2T | पीसी | 2 | |
| 14 | 11 × 3 = 33T | 140 × 1000 | सेट | 3 | |
| ढालना | ~ 200 × 1400 | ||||
| एडजस्टेबल | |||||
| 15 | कंपन डिवाइस | 24 × 2 = 48T | सेट | 2 | |
| त्वरित परिवर्तन प्रकार | |||||
| 16 | 12 × 2 = 24T | सेट | 2 | ||
| माध्यमिक ठंडा 0 अनुभाग | पहनने के लिए प्रतिरोधी hardfacing | ||||
| 17 | 16 × 2 = 32T | सेट | 2 | ||
| माध्यमिक ठंडा क्षेत्र अनुभाग | पहनने के लिए प्रतिरोधी hardfacing | ||||
| 18 | सेक्टर सीधे और वापसी अनुभाग | 23 × 8 = 184T | सेट | 8 | |
| पहनने के लिए प्रतिरोधी hardfacing | |||||
| 19 | माध्यमिक ठंडा क्षेत्र का आधार | 64 × 2 = 128T | सेट | 2 | |
| 20 | त्वरित गाइड | 32T | सेट | 1 | |
| बाएँ और दाएँ सममित | |||||
| 21 | सीधे और वापसी ड्राइव डिवाइस | 1.8 × 4 = 7.2T | सेट | 4 | |
| 22 | एयरोसोल स्प्रे डिवाइस | 6 × 2 = 12T | सेट | 12 | |
| 23 | डमी बार डिवाइस बाहर ले लो | 1 × 2 = 2T | सेट | 1 | |
| 24 | लचीले डमी बार | 13T | 42Cr | सेट | 1 |
| 42Cr जाली | |||||
| 25 | ज्वाला cutterⅠ | 13T | सेट | 1 | |
| 26 | हाइड्रोजन और ऑक्सीजन जनरेटर | सेट | 2 | ||
| 27 | जिओ रोलर | 26T | सेट | 1 | |
| 28 | डमी बार भंडारण युक्ति | 30T | सेट | 1 | |
| 29 | रोलर तालिका | 37 × 1.5 = 55T | सेट | 37 | |
| 30 | ज्वाला कटर Ⅱ | 6T | सेट | 1 | |
| 31 | हाइड्रोजन और ऑक्सीजन जनरेटर | सेट | 1 | ||
| 32 | स्टील पहुंचाने मशीन | 22T | सेट | 1 | |
| 33 | सीधे और वापसी हाइड्रोलिक स्टेशन | 10T | सेट | 1 | |
| 34 | सीधे और वापसी हाइड्रोलिक सिलेंडर | सेट | 10 | ||
| 35 | ढालना जल वितरण प्रणाली | सेट | 1 | ||
| 36 | 0 खंड आर जल वितरण प्रणाली | सेट | 1 | ||
| 37 | Ⅰsection जल वितरण प्रणाली | सेट | 1 | ||
| 38 | Ⅱsection जल वितरण प्रणाली | सेट | 1 | ||
| 39 | सीधे और वापसी Ⅰsection जल वितरण प्रणाली | सेट | 1 | ||
| 40 | सीधे और वापसी Ⅱsection जल वितरण प्रणाली | सेट | 1 | ||
| 41 | बुर्ज स्नेहन प्रणाली | सेट | 1 | ||
| 42 | Tundish स्नेहन प्रणाली | सेट | 1 | ||
| 43 | कंपन स्नेहन प्रणाली | सेट | 1 | ||
| 44 | माध्यमिक ठंडा 0 ~ Ⅱsection | सेट | 3 | ||
| स्नेहन प्रणाली | |||||
| 45 | सीधे और वापसी स्नेहन प्रणाली | सेट | 4 | ||
| 46 | रोलर स्नेहन प्रणाली | सेट | 4 | ||
| 47 | स्टील पहुंचाने मशीन | सेट | 1 | ||
| 48 | गैस स्रोत और उपचार प्रणाली |
Ⅱ: गैस स्रोत और उपचार प्रणाली
| नहीं। | उपकरण का नाम | वजन | प्रकार | इकाई | मात्रा |
| 1 | एयरोसोल ठंडा करने के लिए एयर कंप्रेसर | 12 × 3 = 36T | 60M / मिनट | सेट | 3 |
| 2 | गैस भरने का थैला | 6 × 2 = 12T | सेट | 2 | |
| 3 | कार्यशाला में संपीड़ित हवा पाइपिंग | 9T | सेट | ||
| 4 | साधन हवा कंप्रेसर | 2.3 × 2 = 4.6T | सेट | 2 | |
| 5 | गैस स्रोत और उपचार प्रणाली | 8T | सेट | 1 | |
| 6 | गैस भरने का थैला | 1.5T | सेट | 1 | |
| 7 | वाल्व और गरमा | सेट |
Ⅲ: जल उपचार प्रणालियों
| नहीं। | उपकरण का नाम | वजन | प्रकार | इकाई | मात्रा |
| 1 | कनाडा के फार्मेसी उपकरण | ||||
| 2 | यांत्रिक फिल्टर | ||||
| 3 | सबसे पहले अवसादन टैंक उपकरण | ||||
| 4 | खुराक पंप | ||||
| 5 | सरगर्मी के साथ दवा कैबिनेट | ||||
| 6 | 30 टी तेल जल विभाजक | ||||
| 7 | झुका प्लेट अवसादन टैंक (माध्यमिक) | 7.0 × 5.0 × 7.5 m | सेट | 5 | |
| 8 | गरमा भागों और पानी पंप | ||||
| 9 | 90 डिग्री कोहनी | पीसी | 114 | ||
| 10 | कठोर निविड़ अंधकार मामले | टुकड़ा | 34 | ||
| 1 1 | पानी ठंडा शहर | 4 | |||
| 12 | वाल्व के विभिन्न प्रकार | ||||
| 13 | जल उपचार नियंत्रण उपकरण |
