स्वचालित स्टील बार ठंड मशीन, निर्बाध कार्बन पाइप मोल्डिंग मशीन ड्राइंग

स्वचालित स्टील बार ठंड मशीन, निर्बाध कार्बन पाइप मोल्डिंग मशीन ड्राइंग
स्वचालित स्टील बार ठंड मशीन, निर्बाध कार्बन पाइप मोल्डिंग मशीन ड्राइंग स्वचालित स्टील बार ठंड मशीन, निर्बाध कार्बन पाइप मोल्डिंग मशीन ड्राइंग

बड़ी छवि :  स्वचालित स्टील बार ठंड मशीन, निर्बाध कार्बन पाइप मोल्डिंग मशीन ड्राइंग

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: hengli
प्रमाणन: ISO9001-2000
मॉडल संख्या: LW30
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1
पैकेजिंग विवरण: लकड़ी के बक्से, या ग्राहक के अनुसार
प्रसव के समय: 30-50days
भुगतान शर्तें: TT/LC
आपूर्ति की क्षमता: 20 सेट/माह
विस्तृत उत्पाद विवरण
हाई लाइट:

बेंच मशीन आकर्षित

,

हाइड्रोलिक खींचने की मशीन

स्वचालित स्टील बार कोल्ड ड्राइंग मशीन, सीमलेस कार्बन पाइप मोल्डिंग मशीन

त्वरित विस्तार से:

प्रकार : ठंड खींचा गया

ब्रांड नाम : हेन्ग्ली

मॉडल संख्या : एलडब्ल्यू 30

इनपुट सामग्री : आम कार्बन इस्पात, मिश्र धातु, गैर धातु धातु

बिक्री के बाद सेवा प्रदान की गई : विदेशी सेवा उपलब्ध

उत्पत्ति का स्थान : जिआंगसू, चीन (मुख्यभूमि)

में प्रयुक्त : कार्बन पाइप, अलौह धातु पाइप, और इतने पर।

विवरण:

ट्यूब ड्राइंग प्रक्रिया का परिचय


जब एक खोखले ट्यूब एक मरने के माध्यम से तैयार की जाती है, आमतौर पर ट्यूब के अंदर के व्यास को समर्थन देने के लिए आम तौर पर एक खराद का टुकड़ा या प्लग का उपयोग होता है, इस प्रक्रिया को ट्यूब ड्राइंग कहा जाता है। प्लग का कार्य दीवार को कम करना और छेद के आकार को नियंत्रित करने के लिए है। हालांकि, मंडल को छोड़ा जा सकता है अगर दीवार की मोटाई में कमी करने के लिए आवश्यक नहीं है, या यदि आयाम और अंदर की सतह महत्वपूर्ण नहीं है। किसी भी खराद के बिना एक पाइप आकर्षित करने की प्रक्रिया ट्यूब डूब के रूप में जाना जाता है।
एक स्थिर खराद का टुकड़ा पर ट्यूबों को लगाने में, अधिकतम व्यावहारिक अनुभागीय क्षेत्र में कमी खरादरी से बढ़ी हुई घर्षण से बढ़कर 40 प्रतिशत से अधिक नहीं होती है। अगर मरने के गले में सावधानी से मेल खाती है, तो 45 प्रतिशत के क्षेत्र में कमी हासिल करना संभव है, और उसी कटौती के लिए एक निश्चित प्लग से ड्राइंग की तुलना में ड्राइंग लोड कम हैं। इस शैली को फ़्लोटिंग प्लग के साथ ड्राइंग कहा जाता है। उल्लेख किया जाए कि इस शैली में, उपकरण डिजाइन और स्नेहन बहुत महत्वपूर्ण हो सकते हैं। ट्यूब ड्राइंग में घर्षण की समस्याएं लंबे समय तक खरादरी के साथ ड्राइंग में कम होती हैं। खरादरी में हार्ड रॉड या तार के साथ होते हैं जो ट्यूब की पूरी लंबाई तक फैली हुई है और ट्यूब के साथ मरने के माध्यम से तैयार की जाती है। इस डिजाइन में, क्षेत्र में कमी 50 प्रतिशत हो सकती है। हालांकि, ड्राइंग के बाद, रोलिंग (रीलिंग) के द्वारा ट्यूब से खराद का टुकड़ा निकाल दिया जाना चाहिए, जो ट्यूब व्यास को थोड़ा बढ़ा देता है और आयामी सहनशीलता को परेशान करता है। ऊपर वर्णित ड्राइंग प्रक्रिया अंजीर में सचित्र हो सकती है। 1



अंजीर। 1: ट्यूब ड्राइंग प्रक्रियाओं (ए) डूब; (बी) तय प्लग; (सी) फ्लोटिंग प्लग; (डी) चलना खराद का टुकड़ा ट्यूबों के लिए एक ठंड-ड्रिंक बेंच में एक भारी स्टील फ्रेम या बेंच होता है, जिसमें से मरो मरने के लिए मरने वाला सिर होता है। पीठ के एक छोर पर खरा छील रॉड लंगर के लिए एक समायोज्य धारक स्थित है। इसके दूसरे छोर पर एक शाफ्ट एक घुमक्कड़ पहिया ले जाती है, जिस पर एक भारी, अंतहीन, स्क्वायर-लिंक्ड श्रृंखला से गुजरता है। यह श्रृंखला बेंच के शीर्ष पर एक गर्त में स्थित है, जो sprocket wheel से मरने वाली सिर तक फैली हुई है, जहां श्रृंखला एक आइडल के चारों ओर से गुजरती है और बेंच के नीचे छिद्र व्हील को लौटती है। स्प्रेच व्हील एक गतिशील गति मोटर के द्वारा उचित कमी के माध्यम से संचालित होता है।
उत्पादन ऑपरेशन
कूलिंग के बाद हॉट रोल्ड ट्यूब एक छोर पर हैं। यह इंगित करता है कि बाहरी व्यास को कम करने के लिए लगभग 150 मिमी (6 इंच) की दूरी के लिए, पर्याप्त रूप से कम भाग को छेद में प्रवेश करने के लिए स्वतंत्र रूप से मरने के लिए अनुमति देता है, जिससे कि पैलेस के जबड़े इस के अंत को पकड़ कर सकते हैं ट्यूब। यदि एक से अधिक ठंड-ड्रा पास ट्यूब दिया जाना है, तो बिंदु संभवतः अंतिम मरने के आकार के तहत थोड़ा सा बना दिया जाता है।
ज्यादातर मामलों में, एक ठंड-ड्रा पास पर्याप्त आयाम, अच्छी सतह, और उत्पादों की आवश्यक यांत्रिक संपत्ति तक पहुंचने के लिए पर्याप्त है। अतिरिक्त पाथ सुरक्षित करने के लिए आवश्यक हो सकता है: (1) पतली दीवारों, (2) बेहतर सतह खत्म, (3) छोटे व्यास, या (4) लंबी अवधि
कई गुजरों के साथ उत्पादन के लिए, प्रत्येक ठंड ड्राइंग ऑपरेशन के बाद उन्हें जुटाना आवश्यक है। इससे पहले ठंड-ड्राइंग, ऐनील ट्यूब को मसालेदार और चिकनाई होना चाहिए। बिना फंडा यांत्रिक ट्यूबों को छोड़कर, सभी ट्यूब, अंतिम सर्दी-डू पास के बाद एक अंतिम एनील या गर्मी उपचार प्राप्त करते हैं। तैयार ट्यूब में उचित अनाज ढांचे को प्राप्त करने के लिए कई नलियों को अंतिम पास से पहले एक विशेष सामान्य उपचार प्राप्त होता है; यह एनेलिंग गैस के साथ चलाई जाने वाली लगातार सुरंग या कार नीचे बैच भट्टियों में की जाती है। निरंतर भट्टियां ट्यूब-धारा, एनीलिंग तापमान, तापमान पर समय आदि के आधार पर भट्ठी के माध्यम से ट्यूबों को भट्ठी के माध्यम से ले जाने के लिए इस्तेमाल गर्मी प्रतिरोधी चालित रोल के साथ प्रदान की जाती हैं। कार के नीचे बैच फर्नेस एक बैटरी में व्यवस्थित होते हैं और एक विशेष चार्जिंग क्रेन द्वारा परोसा जाता है
इसके अलावा, ठंड से खींचा, annealed ट्यूब परिष्करण संचालन के अधीन हैं जैसे कि सीधे, काटने, निरीक्षण और परीक्षण।

अनुप्रयोगों:

विशेष विवरण:

नहीं।

नाम

तकनीकी पैमाने

यूनिट

1

रेटेड ड्राइंग बल

300000

एन

2

मैक्स ने व्यास का काम किया

45

मिमी

3

मैक्स कमी दर

30

%

4

ड्राइंग गति

10

मी / मिनट

5

अधिकतम ड्राइंग लंबाई

10

मी

6

गाड़ी की वापसी की गति

40

मी / मिनट

7

इंजन की शक्ति

75

किलोवाट

8

मुख्य मोटर गति

9 80

आरपीएम

9

गति reducer का प्रकार

JZQ1150

प्रतिस्पर्धात्मक लाभ:

ड्रॉइंग मशीन कोर रॉड डिवाइस को वापस ले रही है, यह आम तौर पर मशीन के अपेक्षाकृत यांत्रिक विस्तार में निम्नलिखित लाभ हैं:

(1) स्टबब्स ने इस्पात उच्च एकाग्रता बनायी है
प्रणाली की संरचना में हाइड्रोलिक ड्राइव के सुचारु संचालन के कारण और पाइप अक्ष लाइन की खींचती ताकत सुनिश्चित करता है, और मोल्ड के धुरी के बाहर, खराद का धुरा के धुरी के अनुरूप होता है, जिससे उत्पाद की सटीकता में सुधार होता है , कोई रन आउट, समकक्षता और सीधा ऊंचा;

(2) सरल संरचना, आसान निर्माण
इस तरह के ठंडे हुए ट्यूब मशीन भागों का हिस्सा सरल और आसान प्रक्रिया है। खींचने वाली मशीनों की ताकत, कठोरता और असर क्षमता में सुधार के लिए एक अन्य रैक की प्रतिष्ठात्मक फ्रेम संरचना।

(3) साधारण उपकरण फाउंडेशन
सिलेंडर आधार के रूप में, ढालना आधार और पूंछ का ढांचा आठ ट्यूबों और चार समर्थन रॉड विधानसभा से मिलकर होता है, जो एक साथ संपूर्ण रूप से जोड़ा जाता है, काम भार की भूमिका है, इसलिए समग्र ढांचे के भीतर संलग्न तनाव को खींचने के लिए, नींव मशीन का काम खींचने में नहीं पड़ता है लोड, केवल डिवाइस का वजन सहन, इस प्रकार बचत
बहुत सारी उपकरण नींव लागत

(4) स्टीपलस
हाइड्रोलिक कारतूस वाल्व मैनिफोल्ड सिस्टम काम, ड्राइंग गति को चिकनी, लचीला और सुविधाजनक की एक विस्तृत श्रृंखला पर समायोजित किया जा सकता है।

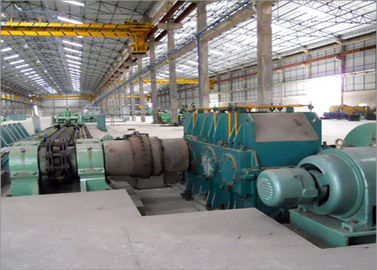

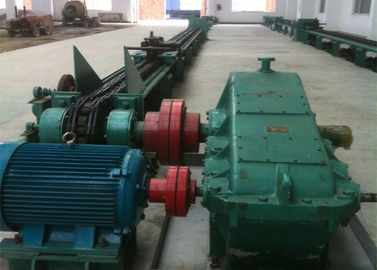

मुख्य उपकरण के लिए संदर्भ फोटो:
