| हाई लाइट: | फौजों सतत कास्टिंग मशीन,क्षैतिज निरंतर ढलाई |
||
|---|---|---|---|

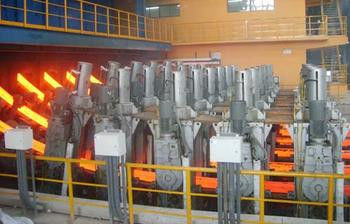

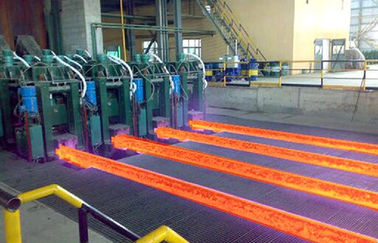

R6M, R8M सीसीएम सतत कास्टिंग मशीन, करछुल बुर्ज
हम डिजाइन कर सकते हैं सबसे कम उपकरण विनिर्माण cost.We के साथ 1 से 8 किस्में से उच्च गुणवत्ता निरंतर ढलाई मशीनों का उत्पादन कर सकते हैं, उपयोगकर्ता के इस्पात निर्माण क्षमता, फौजों आकार, स्टील ग्रेड और के अनुसार अप-टू-डेट फौजों निरंतर ढलाई मशीन का निर्माण उपयोगकर्ता के क्षेत्र की स्थिति।
1. बेसिक स्टैंडबाई तकनीकी मानकों:
स्टील बिलेट कास्टिंग मशीन त्रिज्या | 6, 8, 10 मीटर |
कतरा मात्रा | 1,2,3 किस्में |
करछुल समर्थन प्रकार | करछुल बुर्ज, करछुल कार |
tundish गाड़ी | अर्द्ध पोर्टल, पार फिसलने समारोह |
कास्टिंग विधि | पैमाइश नोक, खुले कास्टिंग |
माध्यमिक ठंडा | पानी ठंडा, 1 समायोजन सर्किट |
निकासी सीधे मशीन | पूरी तरह से 5 रोलर, प्रगतिशील सीधे |
रोल तालिका | चेन समूह केंद्रीकृत ड्राइव |
डमी बार | , कठोर आत्म आदत डाल डमी बार सिर के साथ |
बिलेट काटने | हाइड्रोलिक काटने की मशीन |
बिलेट का संदेश | समूह केंद्रीकृत लाइव रोलर तालिका |
शीतलक बैंक प्रकार | सरल ठंडा बिस्तर |
2. तकनीकी प्रक्रिया का विवरण और स्टील बिलेट सीसीएम की क्षमता
प्रेरण भट्टी:
नाममात्र क्षमता | 30T |
नल-नल चक्र | 60min |
फर्नेस मात्रा | 2set |
उत्पादन क्षमता
कार्य दिवस | 330 दिन / वर्ष |
दैनिक भट्ठी की औसत संख्या | 24 / दिन |
उत्पादन क्षमता | 300.000 / वर्ष |
3. कास्टिंग गति, उत्पादकता और कतरा मात्रा
दौर फौजों आकार सीमा: φ60 ~ φ500
दौर फौजों सीसीएम Castig गति सीमा:
Φ60 ~ 120 1.6 ~ 2.5 मी / मिनट
Φ150 ~ 240 0.8 ~ 1.2m / मिनट
Φ250 ~ 500 0.5 ~ 0.8m / मिनट
गणना के परिणाम उत्पादन का आदर्श राज्य, समायोजन की ही वास्तविक स्थिति के अनुसार कृपया है।
इस्पात श्रेणी | कास्टिंग ग्रेड (एम / मिनट) | प्रभावी विरूपण दर (ε) | स्वीकार्य विरूपण दर (ε अधिकतम) |
सीधे कार्बन स्टील | 0.8 ~ 2.5 | कम्प्यूटेशनल तालिका देखें | 0.25 |
कम मिश्र धातु स्टील | 0.8 ~ 2.0 | कम्प्यूटेशनल तालिका देखें | 0.15 ~ 0.2 |
4. सीसीएम उपकरण भागों की सूची
№ | उपकरण का नाम | |
1 | करछुल बुर्ज | |
2 | tundish कार | |
3 | tundish | |
4 | ढालना | |
5 | मोल्ड के पैर रोल | |
6 | ढालना कवर | |
7 | थरथरानवाला डिवाइस | |
8 | माध्यमिक ठंडा स्प्रे ट्यूब | |
9 | माध्यमिक ठंडा मार्गदर्शक खंड रॉड | |
10 | माध्यमिक शीतलन प्रणाली वाष्प थकाऊ | |
1 1 | निकासी और सीधे मशीन | |
12 | कास्टिंग खाली कंपन निवारण प्रणाली | |
13 | डमी बार | |
14 | डमी बार भंडारण युक्ति | |
15 | कैंची रोलर दृष्टिकोण | |
16 | लौ काटने की मशीन | |
17 | स्वत: कटौती करने के लिए लंबाई डिवाइस | |
18 | यात्रा रोलर | |
19 | नॉकआउट रोलर | |
20 | स्टील अनुप्रस्थ मशीन पहुंचाने | |
21 | हाइड्रोलिक स्टेशन प्रणाली | |
22 | माध्यमिक ठंडा पानी ब्रेकर | |
23 | शीतलक स्वचालन जल वितरण संयंत्र | |
24 | इलेक्ट्रिक नियंत्रण उपकरण | |
24.1 | कंट्रोल पैनल | |
24.2 | फील्ड साधन | |
24.3 | कंप्यूटर प्रणाली | |
25 | स्टील मंच |
