उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| हाई लाइट: | तीन चरण डीसी मोटर,कम वोल्टेज डीसी मोटर |
||
|---|---|---|---|
त्वरित विस्तार से:

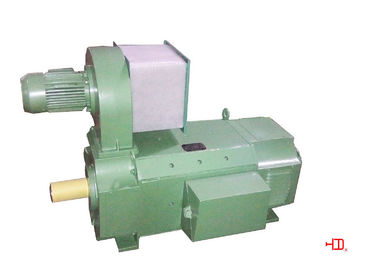

डीसी यंत्र
1. अनुकूलित किया जा सकता
2. उल, CE, सीसीसी
3. फैक्टरी प्रत्यक्ष
4. उच्च दक्षता, आसान गति को समायोजित
व्यापक | ||
तापमान सीमा: | -15 ~ 40 ℃ | |
परिवेश आर्द्रता: | 90% सापेक्ष आर्द्रता से कम | |
ऊंचाई: | समुद्र स्तर से ऊपर 1000 मीटर से कम | |
आस पास के हालत: | कोई चुभता गैस, धूल नहीं, कोई भारी मानसिक प्रदूषण, कोई लौ, नमक नहीं क्रिस्टलीकरण | |
मानक सुविधा: | ||
मानक | IEC34-1 / DIN57530 | |
अवस्था | तीन चरण | |
ढांचे का आकर | H200 लोहे के फ्रेम डाली | |
-सुरक्षा सुविधा | पूरी तरह से संलग्न | |
उत्पादन रेंज | 19.5 ~ 132kW | |
वोल्टेज | 160V, 440V या अनुरोध पर | |
आवृत्ति | 50 हर्ट्ज | |
सुरक्षा वर्ग | IP21S | |
इन्सुलेशन | एफ / बी | |
बढ़ते | IMB3 / IMB35 या आपके अनुरोध पर | |
शीतलक | IC06, IC17, IC37 | |
कर्तव्य | एस 1 | |
thermometry | वैकल्पिक | |
प्रमाणीकरण | सीसीसी, सीई, ISO9001 | |
विशेष मोटर्स ग्राहकों की आवश्यकताओं के अनुसार डिजाइन किया जा सकता है | ||
प्रकार संहिता के अर्थ
ठंडा हवा की मात्रा, हवा के दबाव और प्रशंसक मोटर बिजली के लिए आवश्यकता
ढांचे का आकर | हवा की मात्रा | स्थिर दबाव | मोटर उत्पादन |
एम 3 / h | देहात | किलोवाट | |
Z4-200 | 1600 | 800 | 1.1 |
प्रशंसक मोटर्स सभी तीन चरण, दो पोल, 380V हैं
तकनीकी विशिष्टता:
नीचे दिए गए डेटा उत्तेजना नुकसान शामिल है, बनाने वाला नुकसान को छोड़कर
मोटर प्रकार | मूल्यांकित शक्ति | निर्धारित गति | चुंबकीय गति | Arm.Curr। | उत्तेजना शक्ति | कवच सर्किट प्रतिरोध | आर्मेचर सर्किट अधिष्ठापन | फील्ड अधिष्ठापन | दक्षता | निष्क्रियता के पल | वजन | |
पी एन | 400V | 440V | एन एफ | में | पी एफ | आर | एल | एल एफ | η | जीडी 2 | ||
किलोवाट | r / मिनट | r / मिनट | ए | डब्ल्यू | Ω (20 ℃) | महाराष्ट्र | एच | % | Kgm2 | किलोग्राम | ||
Z4-200-12 | 99 | 2710 |
| 3000 | 271 | 1400 | 0.0373 | 0.83 | 7.62 | 90.2 | 3.68 | 485 |
110 |
| 3000 | 91.6 | |||||||||
Z4-200-11 | 40.5 | 900 |
| 2000 | 118 | 0.2653 | 8.4 | 7.01 | 83.4 | |||
45 |
| 1000 | 85.5 | |||||||||
33 | 670 |
| 1600 | 99 | 0.369 | 10.6 | 7.77 | 80.2 | ||||
37 |
| 750 | 82.9 | |||||||||
19.5 | 450 |
| 1000 | 64 | 0.93 | 21.9 | 7.3 | 72.2 | ||||
22 |
| 500 | 77.4 | |||||||||
Z4-200-21 | 67 | 1350 |
| 3000 | 188 | 1500 | 0.0885 | 2.8 | 6.78 | 88.7 | 4.2 | 530 |
75 |
| 1500 | 89.6 | |||||||||
27 | 540 |
| 1000 | 82 | 0.535 | 14 | 9.64 | 78.8 | ||||
30 |
| 600 | 80.4 | |||||||||
Z4-200-32 | 119 | 2710 |
| 3200 | 322 | 1750 | 0.0266 | 0.79 | 10.9 | 91.7 | 4.8 | 580 |
132 |
| 3000 | 92.4 | |||||||||
Z4-200-32 | 81 | 1350 |
| 2800 | 224 | 0.0771 | 2.6 | 5.61 | 88.7 | |||
90 |
| 1500 | 90 | |||||||||
49.5 | 900 |
| 2000 | 141 | 0.1751 | 4.8 | 8.54 | 85.6 | ||||
55 |
| 1000 | 87.1 | |||||||||
40.5 | 670 |
| 1400 | 119 | 0.283 | 8.5 | 8.35 | 82.5 | ||||
45 |
| 750 | 84.1 | |||||||||
33 | 540 |
| 1200 | 101 | 0.42 | 12.2 | 8.42 | 79.6 | ||||
37 |
| 600 | 82 | |||||||||
27 | 450 |
| 750 | 84 | 0.598 | 17.1 | 8.4 | 77.5 | ||||
30 |
| 500 | 79.5 | |||||||||
बढ़ते और कुल मिलाकर आयाम (मिमी)
बढ़ते प्रकार: IMB3 / IM1001
ढांचे का आकर | बढ़ते आयाम (मिमी) | कुल मिलाकर आयाम (मिमी) | ||||||||||||||||||
ए | बी | सी | डी | ए | एफ | जीए | डीए | ईए | एफए | जीसी | एच | कश्मीर | एबी | एसी | ईसवी | एच.डी. | एच 1 | एल | एल 1 | |
Z4-200-11 | 318 | 566 | 133 | 65 | 140 | 18 | 69 | 65 | 140 | 18 | 69 | 200 | 19 | 396 | 430 | 355 | 779 | 18 | 977 | 1158 |
Z4-200-12 | 614 | 1025 | 1206 | |||||||||||||||||
Z4-200-21 | 606 | 1017 | 1198 | |||||||||||||||||
Z4-200-22 | 654 | 1065 | 1246 | |||||||||||||||||
Z4-200-31 | 686 | 1097 | 1278 | |||||||||||||||||
Z4-200-32 | 734 | 1145 | 1326 | |||||||||||||||||
Z4-200-41 | 756 | 1167 | 1348 | |||||||||||||||||
Z4-200-42 | 804 | 1215 | 1396 | |||||||||||||||||
बढ़ते प्रकार: IMB35 / IM2001
ढांचे का आकर | बढ़ते आयाम (मिमी) | कुल मिलाकर आयाम (मिमी) | ||||||||||||||||||||||
ए | बी | सी | डी | ए | एफ | जीए | डीए | ईए | एफए | जीसी | एच | कश्मीर | एम | एन | एस | टी | पी | एबी | एसी | ईसवी | एच.डी. | एल | एल 1 | |
Z4-200-11 | 318 | 566 | 133 | 65 | 140 | 18 | 69 | 65 | 140 | 18 | 69 | 200 | 19 | 8 | 5 | 8 ¢ 19 | 5 | 450 | 396 | 430 | 355 | 779 | 977 | 1158 |
Z4-200-12 | 614 | 1025 | 1206 | |||||||||||||||||||||
Z4-200-21 | 606 | 1017 | 1198 | |||||||||||||||||||||
Z4-200-22 | 654 | 1065 | 1246 | |||||||||||||||||||||
Z4-200-31 | 686 | 1097 | 1278 | |||||||||||||||||||||
Z4-200-32 | 734 | 1145 | 1326 | |||||||||||||||||||||
Z4-200-41 | 756 | 1167 | 1348 | |||||||||||||||||||||
Z4-200-42 | 804 | 1215 | 1396 | |||||||||||||||||||||
विवरण:
बढ़ते और Z4 डीसी मोटर के समग्र प्रकार कर रहे हैं, IEC72 स्टैंडर्ड के साथ पालन बढ़ते छेद के बीच अक्षीय दूरी को छोड़कर (आयाम "बी")
इस श्रृंखला मोटर्स बहुभुज संरचना है, ताकि वे उच्च अंतरिक्ष कुशल है। उनके स्टेटर जुए जो फाड़ना और उपयोग सही करनेवाला बिजली की आपूर्ति है वर्तमान के वर्तमान और तेजी से परिवर्तन pulsating सामना कर सकते हैं।
चुंबकीय ध्रुव की अपनी सटीक स्थान के कारण, यह दिशा बदलने के लिए सुविधाजनक है
अपने छोटे आकार, अच्छा प्रदर्शन, हल्के वजन, उच्च दक्षता और विश्वसनीयता के लिए धन्यवाद, हमारे Z4 डीसी मोटर्स अंतरराष्ट्रीय उन्नत स्तर के साथ प्रतिस्पर्धा कर सकते हैं।
बिजली की आपूर्ति:
1, कवच और फील्ड सर्किट की बिजली की आपूर्ति स्टेटिक सही करनेवाला बिजली की आपूर्ति से या डीसी जनरेटर से हो सकता है।
2, लगातार टोक़ के तहत कमी कवच वोल्टेज गति को समायोजित करने के लिए, लगातार बिजली के तहत, गति को समायोजित करने के लिए उत्तेजना वोल्टेज कम हो।
3, अलग उत्तेजना बुनियादी उत्तेजना प्रकार है। नाममात्र उत्तेजना वोल्टेज is180V, अन्य voltages भी आपके अनुरोध पर स्वीकार्य हैं।
आवेदन:
Z4 डीसी मोटर्स हमारे नवीनतम उत्पाद हैं। उन्होंने व्यापक रूप से इस तरह के धातुकर्म उद्योग, धातु काटने की मशीन, कागज, छपाई, वस्त्र, डाइंग, सीमेंट, प्लास्टिक बाहर निकालना मशीनरी और इतने पर जैसे विभिन्न मशीनरी, के लिए ड्राइव स्रोत के रूप में इस्तेमाल कर रहे हैं।
प्रतिस्पर्धात्मक लाभ:
HD मोटर्स लगभग 20 वर्षों से निर्माण इतिहास है, जो चीन में एक प्रसिद्ध ब्रांड है मोटर के साथ चीन से स्टेम। निरंतर नवाचार पर निर्भर है, एच.डी. मोटर्स उनकी सही प्रदर्शन के साथ कम votage मोटर उत्पादन, विश्वसनीय गुणवत्ता, उच्च दक्षता और ऊर्जा आरक्षण में सर्वश्रेष्ठ में से एक बन गया है।
उच्च गुणवत्ता इन्सुलेशन सामग्री सही इन्सुलेशन प्रणाली को जोड़ती है।
बिल्कुल सही प्राइमर अच्छी उपस्थिति के साथ मोटर्स सुनिश्चित करता है और मोटर्स टिकाऊ होते हैं।
1. कम वोल्टेज मोटर्स के निर्माण पर ध्यान केंद्रित;
2. कुशल ग्राहक सेवा
3. स्वनिर्धारित मोटर्स।
4. प्रतिस्पर्धी और उचित मूल्य निर्धारण और वितरण अवधि;
5. उत्तम गुणवत्ता आश्वासन प्रणाली
6. विश्वसनीय बिक्री के बाद सेवा और वारंटी प्रतिबद्धताओं
