कार ब्रेक पैड OEM के लिए स्वत: Electrostatic पाउडर कोटिंग लाइन

कार पैड के लिए electrostatic पाउडर कोटिंग लाइन

. 1 कोटिंग: स्वचालित पाउडर कोटिंग

. 2 सुखाने सुरंग ताप: विद्युत ताप

. एक समय दूरी पर 600 मिमी से एक: 3 दूरी फांसी

कार ब्रेक पैड OEM के लिए स्वचालित Electrostatic पाउडर कोटिंग लाइन

I.Design आधार (उपयोगकर्ता की आपूर्ति)
1. उत्पाद नाम: ब्रेक पैड
2. सामग्री: लौह टुकड़े
3. उत्पाद अधिकतम आकार: L150 × W150 × H30 (मिमी)
4. उत्पाद अधिकतम वजन: ≤ 30 किलोग्राम
5. कन्वेयर श्रृंखला एकल फांसी वजन: 0.35Kg मॉडल: QXG (200)
6. फांसी: एक हैंगर एक टुकड़ा उत्पाद
7. दूरी मिलता है: एक समय दूरी पर 600 मिमी से एक, विभिन्न workpiece के अनुसार वास्तविक सेट से लटका
8. डिजाइन लाइन गति और समायोज्य लाइन गति: 1.5m/min
सतह: क्षेत्र 9.coating
10. कोटिंग: स्वचालित पाउडर कोटिंग
11. सुखाने सुरंग ताप: विद्युत ताप
12. संपीड़ित हवा: उपयोगकर्ताओं को स्वयं, फ्रीज सुखाने, नमी की मात्रा <1.3g/m3 तेल सामग्री <1PPM
13. प्लांट क्षेत्र: चित्रा देखना
14. ऊर्जा: (1) तीन चरण में पांच तार (380V). एक जमीन तार (2) संपीड़ित हवा के साथ

द्वितीय, पाइपलाइन प्रक्रिया (वी = 1.5m/min)
भूतल pretreatment और स्प्रे बूथ में लाइन पर डाल
ओवन (शांत) ऑफलोड बाहर ले इलाज
टिप्पणी: ओवन में अच्छा छिड़काव workpieces भेजें और संदेश के नीचे बंद
श्रृंखला, फिर 20 के लिए समय, जोत, ओवन दरवाजा बंद ओवन हीटिंग खोलने, 180 ℃ सेट
ओवन स्वचालित रूप से बिजली की आपूर्ति में कटौती जब तक मिनट, ओवन खुला, गर्म रखने के
एक अन्य उत्पाद के चित्र स्प्रे बाहर workpiece के बाद दरवाजा और कन्वेयर श्रृंखला,.

तृतीय, विवरण और मापदंडों
व्यापक डिजाइन, विश्वसनीयता, उन्नत उचित और आर्थिक कारणों से, इसका मुख्य संरचनात्मक विशेषताएं:
(मैं). (एक बाहर समाप्त होता है) ओवन-1pcs इलाज
1.Inner आकार: L16000 × W2000 × H2000mm, फर्नेस दीवार सामग्री: t0.6mm
जस्ती स्टील प्लेट, भट्ठी दीवार सामग्री: t0.6mm रंग स्टील प्लेट, इन्सुलेशन
परत मोटाई: थर्मल 100mm थर्मल इन्सुलेशन rockwool विशेष विस्तारित शाफ्ट
साइकिल चालन के प्रशंसक शक्ति 3KW -1 इकाइयों
तापमान: कमरे के तापमान ~ 200 ℃.
हीटिंग सिस्टम:
इन्सुलेशन हीटिंग चैम्बर: 100000kcal / ज, मात्रा: 1set
चेसिस: 10 # वर्ग ट्यूब
2.Return हवा प्रणाली
1) नीचे एक चक्रीय तरीके का प्रयोग नीचे फ़ीड, गर्म हवा का संतुलन.
वर्दी तापमान सुनिश्चित करने के लिए छिद्रण मंजिल पर 2) हवा झुकानेवाला हवा गाइड.
3) परिसंचरण प्रशंसक शक्ति: 3KW 1 सेट
3.Heating प्रणाली हीटिंग शक्ति: 21KW
स्वत: प्रशंसक, घूम, बिखरे पंख ताप विद्युत ट्यूब के साथ हीटिंग सिस्टम
तापमान नियंत्रण जांच. विद्युत गरम गर्मी पाइप की गर्मी में सक्रिय
हीटिंग चैम्बर सुखाने के अंदर करने के लिए घूम प्रशंसक द्वारा सीधे भेजा है
एक सेट करने के लिए सुरंग और लगातार चक्र, ओवन वृद्धि की आंतरिक तापमान
तापमान और वर्दी वितरित.
के तापमान को समायोजित करने के लिए तापमान और डिजिटल प्रदर्शन के स्वत: नियंत्रण
सुरंग सुखाने. निकास गैस निकास पाइप के माध्यम से बाहर रखा गया.
तापमान ऊपरी तक पहुँच जाता है जब इन्सुलेशन समूहों स्वचालित रूप से बंद
सीमा. तापमान सीमा स्वचालित रूप से खुला. घूम प्रशंसकों गुणों रोधन,
प्लस लंबे अक्ष, मोटर के प्रभावी संरक्षण.

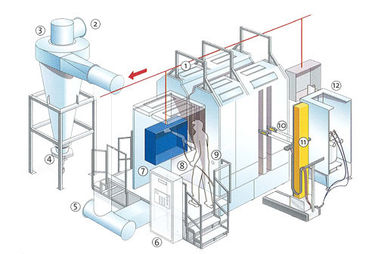

(द्वितीय). स्प्रे बूथ 1pcs
1.outer बूथ का आकार: L6000 × W1200 × H2000 ㎜ (t1.2 ㎜ एसपीजी स्टेनलेस स्टील प्लेट)
1pcs, परिपत्र चाप साथ सतह तरल painting.Roof घाटा ठोस कोण.
चेसिस: 5 # स्टील टैंक
एक प्लेट विधानसभा वेल्डेड संरचना के साथ पाउडर कमरे, नीचे फ्लैट संरचना है,
आपरेशन, सौंदर्य उपस्थिति ठोकरें में सुविधाजनक workpiece की गाड़ी.
पाउडर कमरे के भीतर फ्लैट संरचना, पाउडर कमरे सफाई अधिक काम
सुविधाजनक, तेज, और दो ​​खुले कान नहर के माध्यम से workpiece के लिए इस्तेमाल किया.
2. इलेक्ट्रॉनिक पल्स वसूली प्रणाली --- 1set
इलेक्ट्रॉनिक पल्स सफाई पाउडर वसूली प्रणाली में निम्नलिखित शामिल हैं
घटक:
1) फाइबर राल फिल्टर Ø325 × 900 (धो) 16
2) नाड़ी इंजेक्शन मुँह 16 सफाई
एक परिपत्र स्टील 2 से 3) गैस टैंक
4) रीसाइक्लिंग प्रशंसक मॉडल (4-72-4A-5.5kw) 2units
काम की अवधि के बाद फ़िल्टर, पाउडर की सतह, मोटा ढेर फ़िल्टर किया गया
नाड़ी, इस समय तंत्र के अंदर फिल्टर की सफाई
संपीड़ित हवा है, ताकि अंदर जावक पल से जारी है
पाउडर कंपन के माध्यम से गिरने. मैनुअल के साथ पल्स नियंत्रण.
(Iii) .1, स्वचालित Reciprocator-2pcs colo-2000D
1) आवृत्ति समायोज्य reciprocator विशेष रूप से उच्च गुणवत्ता के लिए डिज़ाइन किया गया है
पाउडर कोटिंग, यह तीन स्प्रे बंदूक से ऊपर ले जा सकता है.
आवृत्ति: जापानी मित्सुबिशी
2) सामान्य जानकारी
अधिकतम उपलब्ध कार्यक्रमों 80
अधिकतम ईधन झोंकने ऊंचाई 1.5 मीटर
अधिकतम गति 0.8m / एस
न्यूनतम गति 0.08m / एस
त्वरण 0.1m/s2
3) विद्युत डेटा
नाममात्र इनपुट वोल्टेज 170-264VAC एकल चरण

सहिष्णुता 10% / -10%
आवृत्ति 50/60hz
फ्यूज 10.0AT
बिजली की खपत 2.5
2, पी owder कोटिंग मशीन 2pcs colo-800
1) बुद्धिमान नियंत्रण इकाई, वोल्टेज के लिए डिजिटल प्रदर्शन, वर्तमान
Recoating के लिए अच्छा आयातित इटली भागों, जटिल workpieces है, 100kV समायोजित
स्टेनलेस पाउडर हॉपर साथ पाउडर कोटिंग बंदूक.
2) शामिल हैं:
कंट्रोल यूनिट 1pcs
पाउडर कोटिंग बंदूक 1pcs
--- 1pcs (55L) से पाउडर
ट्राली-1pcs
पाउडर पंप 1pcs
तेल फिल्टर 1pcs
इकाई 1pcs Fluiding
पावर केबल 1pcs
Groundly केबल 1pcs
एयर ट्यूब-3pcs
3) बिजली तकनीकी
इनपुट वोल्टेज: AC220V/50Hz + / -10%
इनपुट शक्ति: ≤ 50W
कार्य वोल्टेज: DC24V
बंदूक :0-100KV (समायोजित) की वोल्ट
अधिकतम curring: 100uA
3, स्वचालित पाउडर कोटिंग बंदूक प्रणाली 6sets colo-800D
यह यह बुद्धिमान प्रणाली है मॉडल, आसान संचालन और विभिन्न के लिए अच्छा
आकार की तरह.

4, पाउडर चलनी मशीन 2pcs colo-3000-R
"पाउडर स्वचालित के साथ जाने के लिए, पाउडर कोटिंग के क्षेत्र में मशीन में प्रयुक्त sieving
reciprocator. Electrostatic पाउडर की प्रक्रिया में खो पाउडर रीसाइक्लिंग के लिए
धातु workpieces पर कोटिंग
5, सी ontrol मंत्रिमंडल 1pc COLO-5000-800D
हम cabinet.This में नियंत्रकों नहीं डाल सहित केवल मंत्रिमंडल है
नियंत्रकों.
बहु स्वचालित बंदूकों के लिए केंद्रीय नियंत्रण प्रणाली
विस्तार योग्य और आर्थिक लाभ के साथ चित्रित किया
मुख्य बिजली और हवा के सामान्य नियंत्रण समारोह में प्रदान
संचालन और रखरखाव के लिए आसान नहीं है. यह आकार 6pcs नियंत्रण इकाइयों के लिए है.

कन्वेयर सिस्टम हैंगिंग (चतुर्थ):
1 - आदर्श: QXG 200 प्रकार कन्वेयर श्रृंखला, एक गाइड पहिया - डबल की पैदल दूरी
अधिक सुचारू रूप से चलाने के लिए श्रृंखला उत्साह दौर संरचना,.
एक ड्राइव तंत्र, हथौड़ा तनाव युक्त 2 --- वितरण प्रणाली
संस्थानों, कक्षा, चेन, घुमावदार रेल, दूरबीन रेल, रेल, स्नेहन उपकरण, जाँच
ब्रैकेट बढ़ते.
3 --- एक रेखीय ड्राइव इकाई और हथौड़ा तनाव, ड्राइव के साथ पूरे स्प्रे लाइनों लाइन
एक यांत्रिक, सुरक्षा संरक्षण दिया है.
4 --- उच्च तापमान क्षेत्र से दूर सुरंग से बाहर निकलने के दूरदराज के सूखने के साथ
अच्छी तरह कन्वेयर श्रृंखला लंबे समय तक काम करते हैं ताकि यह सुनिश्चित करें, डिवाइस ईंधन भरने
राज्य lubricated.
5 - श्रृंखला रेल बबूल की पूरी रेंज ट्यूब स्तंभ 'सी' आकार φ110mm
नानजिंग रेल द्वारा उत्पादित इस्पात. ढलान कोहनी 30 डिग्री कोहनी पर, यह सुनिश्चित करने के लिए कि
सुरक्षित, workpiece के वाहक चिकनी.
6 --- सस्पेंशन कन्वेयर श्रृंखला मापदंडों

(वि). विद्युत नियंत्रण प्रणाली
सिस्टम बिजली, बोर्ड भर में अपेक्षाकृत केंद्रीकृत नियंत्रण का उपयोग करता है
बधिया पंक्तियों, उपयुक्त फास्टनरों विनिर्देशों के चयन में व्यवस्था की.
बधिया पंक्तियों में व्यवस्था की आवश्यकताओं को पूरा करने के लिए पुल विनिर्देशों रखा.
अंतरराष्ट्रीय मानकों के साथ लाइन में 1) सभी बिजली के उपकरणों.
2) डिजिटल प्रदर्शन के साथ तापमान नियंत्रक, सेट तापमान और वास्तविक
नियंत्रण में तापमान प्रदर्शन काउंटर बोर्ड केंद्रीकृत.
3) पूरी प्रणाली के डिजाइन, अंतरराष्ट्रीय के अनुसार स्थापित
नियमों.
मद
सस्पेंशन Conveyo
QXG200 फांसी श्रृंखला लिखें
चेन लंबाई 80m
गति (सामान्य) 1.5m/min
समायोजित रेंज 1-3m/min
श्रृंखला दोहरी टहलने के दौर शैली - एक गाइड
पहिया व्यक्त श्रृंखला
ड्राइव इकाई इन्वर्टर मोटर - आवृत्ति नियंत्रण -
Taian इन्वर्टर
3HP चालक
ड्राइव इकाई 1set की संख्या
डिवाइस भारी हथौड़ा तनाव
तनाव 1set की संख्या
घुमावदार ट्रैक R1000
तेल प्रतिष्ठानों ईंधन समायोज्य ईंधन भरने, ईंधन भरने के प्वाइंट
तेल कप की बूंद
एकल बिंदु 50kg

3.equipment:
नोट: विशिष्ट डिजाइन विवरण खरीदार के हिसाब से बनाया गया है.

VI.Work प्रगति:
यह अनुबंध 60 दिनों के भीतर पूरा किया जाना है, प्रभाव ले.
आइटम
1 इलाज ओवन L16M × W2M × H2M 1set
2 ताप प्रणाली 21KW 1set
3 थर्मल साइकिल चालन के प्रशंसक 3KW 1set
नाड़ी वसूली प्रणाली L6M × W1.2M × H2M 1set सहित 4 स्वचालित स्प्रे बूथ
5 पाउडर कोटिंग मशीन COLO-800D 2set
6 स्वचालित reciprocator COLO-2000D 2set
7 ऑटो पाउडर कोटिंग बंदूक प्रणाली COLO-800D 6SET
8 पाउडर चलनी मशीन COLO-3000R (60x60cm) 2set
9 नियंत्रण कैबिनेट COLO-5000-800D 1set
10 हैंगिंग कन्वेयर श्रृंखला
एकल बिंदु 50KG L80m 1set
11 ड्राइव इकाई QXG200type 1set
12 टेंशन इकाई QXG200type 1set
13 घुमावदार ट्रैक, कॉलम, सीधे रेल QXG200type 1set
14 इलेक्ट्रिक नियंत्रण उच्च गुणवत्ता ब्रांड 1set
15 चित्रकारी ----
